万向旋转吊点（80级）
时间:2015-03-01 13:04 来源:http://www.cnqddlqz.com 作者:大力起重

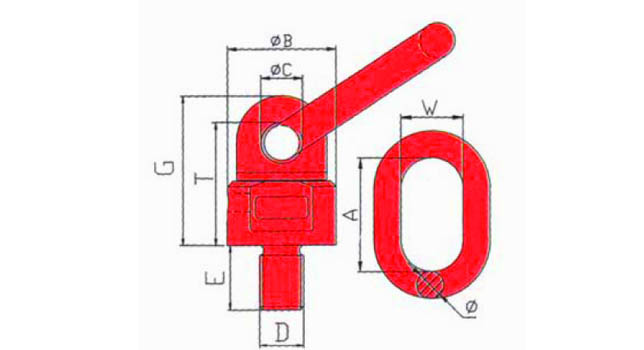

万向旋转吊点尺寸图：
万向旋转吊点技术尺寸参数表：
| 型号 |
自重 （kg） |
载荷 （90度） |
载荷 （0度） |
D*E （mm） |
B （mm） |
C （mm） |
G （mm） |
T （mm） |
A （mm） |
W （mm） |
Ø （mm） |
| 8-M8 | 0.1 | 0.3T | 0.6T | m8*13 | 36 | 15 | 51 | 41 | 55 | 30 | 13 |
| 8-M10 | 0.43 | 0.45T | 0.9T | m10*18 | 36 | 15 | 51 | 41 | 55 | 30 | 13 |
| 8-M12 | 0.44 | 0.5T | 1.0T | m12*18 | 36 | 15 | 51 | 41 | 55 | 30 | 13 |
| 8-M16 | 0.46 | 1.12T | 2.0 | m16*20 | 36 | 15 | 52 | 42 | 55 | 30 | 13 |
| 8-M20 | 0.96 | 2T | 4T | m20*30 | 49.5 | 19 | 68 | 56 | 70 | 35 | 16 |
| 8-M24 | 1.45 | 3.15T | 6.3T | m24*30 | 57 | 22 | 78 | 65.5 | 85 | 40 | 18 |
| 8-M27 | 1.51 | 3.15T | 6.3T | m27*35 | 57 | 22 | 78 | 65.5 | 85 | 40 | 18 |
| 8-M30 | 2.17 | 5.3T | 10.6T | m30*35 | 66 | 23.5 | 96.5 | 80.5 | 85 | 40 | 20 |
| 8-M30(8T) | 3.57 | 8T | 11.8T | m30*35 | 80 | 28 | 112 | 92 | 115 | 50 | 22 |
| 8-M36 | 3.6 | 8T | 11.8T | m36*50 | 80 | 27 | 109 | 89.5 | 115 | 50 | 22 |
| 8-M39 | 4.10 | 8T | 11.8T | m39*50 | 80 | 27 | 109 | 89.5 | 115 | 50 | 22 |
| 8-M42 | 3.73 | 10T | 15T | m42*50 | 80 | 27 | 109 | 89.5 | 115 | 50 | 22 |
注：M42以上直径的万向旋转吊点均可定制。
此产品为80级标准，破断拉力为安全载荷的4倍
